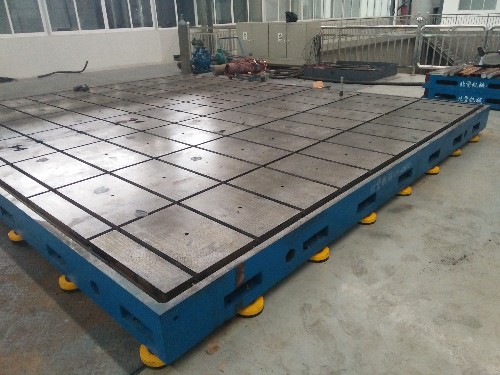

試驗T型槽平板是很多的廠家都會使用到的一款鑄鐵平臺，因?yàn)槭褂玫膹S家越來越多，所以每個廠家都會有技術人員來給進行直角度、平面度的檢測，查看是否存在誤差，其中檢測誤差的方法有很多，比較常見的就是——節距法測量（此方法并非只能在T型槽平板使用，大部分的平板均可使用此法）。





以下圖為案例進行解釋：



1—自準直儀；2—反射鏡；3—橋板；4—被測截線；5—測量基線；6—支架；



節距法測量法公式：

            Hi=（0.005/1000）CIai（mm）

                =i/E/1*hi



即式中：     C——儀器分度值，（”）

         L——橋板跨距，mm

         ai——儀器讀數，格







原理：



將被測的平面利用布線布點的原理將其分成若干界面，采用工具水平儀、自準直儀，分貝測出各截面相對于測量基礎的傾斜街，將斜角按1=0.005/1000化成弧度，乘以工具橋板的跨距值即可。



以上內容為小編介紹試驗T型槽平板的節距法測量簡介，如果有不懂的問題可以通過商橋或者QQ的方式向小編進行詢問，也可撥打電話：18333443388，進行詢問，都是可以的，歡迎來我們廠家訂購哦。
